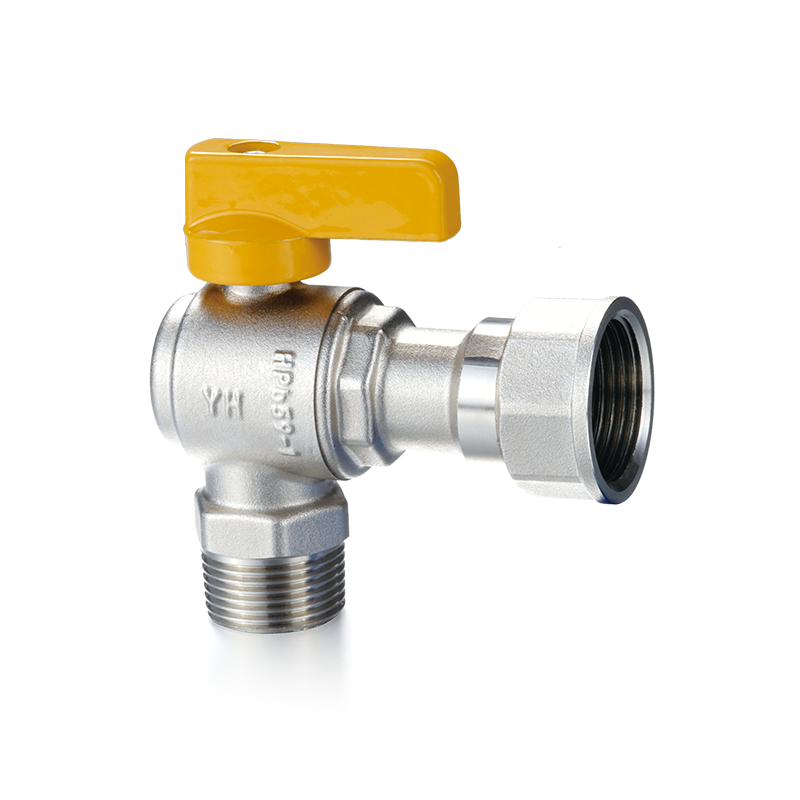

Messing haakse kogelkraan Fabrikanten

Technisch overzicht

De Messing haakse kogelkraan vertegenwoordigt een cruciale vooruitgang in de vloeistofmechanica, specifiek ontworpen om de ruimte te optimaliseren en van richting te veranderen binnen hoogwaardige pijpleidingarchitecturen. In tegenstelling tot standaard inline-kleppen waarvoor extra leidingverbindingen en afzonderlijke 90 graden-ellebogen nodig zijn, zijn de Messing haakse kogelkraan integreert vloeistofcontrole en richtingsverandering in één enkele, compacte behuizing. Dit unieke ontwerp minimaliseert potentiële lekpunten, verlaagt de arbeidskosten bij de installatie aanzienlijk en verkleint de totale voetafdruk van de machine of het sanitair.

Voor industriële ingenieurs en inkoopspecialisten is de efficiëntie van de vloeistofstroom een ​​cruciale maatstaf. Ningbo Yunhua Valve Co., Ltd. past rigoureus hydraulisch onderzoek toe om ervoor te zorgen dat de interne geometrie van de Messing haakse kogelkraan vermindert de turbulentie die op natuurlijke wijze ontstaat wanneer vloeistof onder een rechte hoek van richting verandert. Door soepele interne kernovergangen te handhaven, optimaliseert dit klepontwerp de stroomeigenschappen, vermindert het drukverlies en stabiliseert het de systeemprestaties.

Materiële integriteit

De performance of a Messing haakse kogelkraan in veeleisende industriële omgevingen is sterk afhankelijk van de metallurgie. Het selecteren van hoogwaardige legeringskwaliteiten zorgt ervoor dat het kleplichaam bestand is tegen hoge mechanische belasting, chemische oxidatie en ontzinking. Premiumformuleringen zoals HPb59-1 en CW617N worden intensief gebruikt in de professionele productie om de ideale balans te bieden tussen treksterkte en bewerkbaarheid.

Hieronder vindt u een gedetailleerde technische parametervergelijking waarin de chemische samenstellingen en het prestatiegedrag worden beschreven van standaard industriële messinglegeringen die worden gebruikt bij de productie van de Messing haakse kogelkraan :

Ningbo Yunhua Valve Co., Ltd. implementeert uitgebreide materiaalverificatieprocessen in zijn 20.000 vierkante meter grote faciliteit, waardoor wordt gegarandeerd dat elke partij ruwe messingstaven precies voldoet aan deze legeringsspecificaties. Door gebruik te maken van geavanceerde testworkshops om binnenkomende grondstoffen te inspecteren, wordt de structurele integriteit van elk voltooid product gewaarborgd Messing haakse kogelkraan is volledig gegarandeerd.

Kernvloeistofdynamica

De internal mechanical operation of the Messing haakse kogelkraan hangt af van een nauwkeurig bewerkte kwartslagbol die in de holte van het kleplichaam is geplaatst. Wanneer de operator de hendel of actuator 90 graden draait, wordt de interne poort van de kogel direct uitgelijnd met de orthogonale inlaat- en uitlaatkanalen.

Vanuit het perspectief van de vloeistofdynamica introduceert een rechthoekig pad centrifugaalkrachten op het bewegende medium wanneer het de achterkamerwand van het kleplichaam raakt voordat het het verlaat. Om dit tegen te gaan, moet de interne boring van de bol gepolijst worden tot een spiegelafwerking om de wrijving van de grenslaag te minimaliseren. In volledig open stand een hoogwaardige kwaliteit Messing haakse kogelkraan creëert een efficiënt stromingspad dat de plaatselijke cavitatie en schuifkrachten minimaliseert die gebruikelijk zijn bij alternatieve ontwerpen van lage kwaliteit.

Afdichtingssystemen

Om de operationele integriteit op lange termijn en een volledige luchtbeldichte afsluiting te garanderen, is de afdichtingsarchitectuur van een Messing haakse kogelkraan moeten zijn vervaardigd uit zeer veerkrachtige elastomere of fluorpolymeermaterialen. De primaire afdichtingen die de interne messing of verchroomde kogel omringen, zijn onderworpen aan constante wrijving, plaatselijke thermische uitzetting en variërende lijndrukken.

Polytetrafluorethyleen (PTFE) blijft de industriebenchmark vanwege zijn uitzonderlijke chemische inertie en lage wrijvingscoëfficiënt. Specifieke veeleisende toepassingen vereisen echter aangepaste afdichtingsvariaties om de levensduur van de klep te verlengen. De onderstaande tabel geeft een vergelijkende analyse weer van de primaire afdichtingsmaterialen die zijn geïntegreerd in industriële haakse klepconfiguraties:

Door het juiste afdichtingspaar te selecteren voor de Messing haakse kogelkraan kunnen ingenieurs inline-lekkage en voortijdige degradatie van de stoelen effectief elimineren.

Poortconfiguraties

Bij het integreren van een Messing haakse kogelkraan in een vloeistoflus, heeft het selecteren van de juiste interne boringconfiguratie een directe invloed op de systeemefficiëntie en stroomafwaartse drukstabiliteit. Rechthoekige ontwerpen worden voornamelijk onderverdeeld in twee verschillende poorttypen:

Volledige poort (volledige boring) : Bij een ontwerp met volledige poort komt de binnendiameter van het stromingspad van de kogel perfect overeen met de nominale buisdiameter. Wanneer vloeistof door een volledige poort stroomt Messing haakse kogelkraan wordt de stroombeperking tot een absoluut minimum beperkt. Dit is van cruciaal belang voor viskeuze vloeistoffen of toepassingen waarbij het handhaven van maximale volumetrische stroomsnelheden verplicht is.

Standaardpoort (gereduceerde boring) : Een klep met standaardpoort heeft een interne stroomboring die één maat kleiner is dan de verbindingspijpleiding. Deze configuratie introduceert een lichte beperking van de vloeistofstroom, waardoor de stroomsnelheid enigszins kan worden verhoogd en tegelijkertijd een hogere drukval over de bocht van 90 graden ontstaat. Het belangrijkste voordeel van ontwerpen met standaardpoorten is hun compacte fysieke omvang en lagere kosten, waardoor ze ideaal zijn voor systemen waarbij kleine stroombeperkingen geen invloed hebben op de operationele resultaten.

Naleving van regelgeving en certificeringen

Mondiale B2B-aanbestedingen vereisen een strikte naleving van internationale kwaliteitsmanagement- en milieuveiligheidsprotocollen. Voor projecten met grote volumes moeten productiefaciliteiten aantonen dat ze strikt voldoen aan geverifieerde kwaliteitsnormen. Ningbo Yunhua Valve Co., Ltd. zorgt ervoor dat zijn geautomatiseerde werkplaatsen voor precisiebewerking en geautomatiseerde assemblagelijnen werken onder een streng kwaliteitssysteem om aan deze strikte verwachtingen te voldoen.

Belangrijke mondiale benchmarks voor de Messing haakse kogelkraan omvatten:

ISO9001:2015 : Valideert dat de ontwerp-, productie- en testactiviteiten van de fabriek volledige procesconsistentie en continue verbeteringskaders behouden.

CE-goedkeuring : Certificeert dat de kleppen voldoen aan de strenge veiligheids- en structurele prestatie-eisen die zijn vastgelegd in de Europese richtlijnen voor drukapparatuur.

RoHS- en NSF-naleving : Zorgt ervoor dat het loodgehalte in de messingmatrix strikt beperkt of volledig geëlimineerd wordt waar veiligheidsvoorschriften voor drinkwater of contact met voedsel van toepassing zijn.

Leidingen met beperkte ruimte

In modern industrieel ontwerp is het minimaliseren van de benodigde ruimte een essentieel onderdeel van de bouwtechniek. Bij het routeren van ingewikkelde leidingsystemen binnen compacte industriële machinebehuizingen blijken traditionele inline-kleppen in combinatie met individuele 90 graden pijpfittingen vaak te omvangrijk. De Messing haakse kogelkraan lost deze uitdaging op door ingenieurs in staat te stellen een scherpe bocht van 90 graden te maken, direct op het punt van vloeistofcontrole. Deze lay-outoptimalisatie wordt zeer gewaardeerd in oliefiltratiesystemen, industriële reinigingsapparatuur en vloeistofleidingen voor bedrijfsvoertuigen, waarbij elke millimeter ruimte van belang is.

HVAC- en vloeistofverwarmingssystemen

Commerciële verwarmings-, ventilatie- en airconditioningsystemen (HVAC) onderwerpen sanitaire componenten aan meedogenloze thermische uitzettings- en krimpcycli. EEN Messing haakse kogelkraan wordt vaak gebruikt als een kritisch isolatieknooppunt in bypass-lussen van ketels, vloerverwarmingsspruitstukken en koelsysteemleidingen. Dankzij de hoge thermische geleidbaarheid en thermische stabiliteit van industrieel messing kan de klep zijn structurele vorm behouden bij constante temperatuurschommelingen, waardoor scheuren of kromtrekken worden voorkomen die gepaard gaan met synthetische of metalen componenten van lagere kwaliteit.

Pneumatische en hydraulische leidingen

In geautomatiseerde fabrieksassemblagesystemen vereisen pneumatische leidingen met middelhoge druk en hydraulische stroomdistributiecircuits een onmiddellijke, storingsvrije stroomonderbreking. De snelle kwartslagactie van de Messing haakse kogelkraan levert onmiddellijke uitschakeling. Ningbo Yunhua Valve Co., Ltd. maakt gebruik van een geavanceerde binnenlandse en internationale vloot van CNC-bewerkingsmachines om de nauwe toleranties te garanderen die vereist zijn voor persluchtsystemen met hoge snelheid. De nauwe productietoleranties voorkomen dat luchtmoleculen onder hoge druk ontsnappen via de steel- of schroefdraadinterfaces, waardoor dure persluchtverliezen in grote industriële faciliteiten worden verminderd.

Druk- en temperatuurwaarden

Bij het selecteren van een specifiek model van Messing haakse kogelkraan moeten B2B-inkoopmanagers de druk-temperatuur-beoordelingscurve van het onderdeel nauwkeurig analyseren. De structurele limieten van de klep worden gedefinieerd door de nominale drukwaarde (PN), die altijd de maximaal mogelijke piekdruk binnen het doelsysteem moet overschrijden.

De standard engineering ratings for high-quality right-angle valves are broken down below:

PN16 (16 bar / ca. 232 PSI) : Geschikt voor lichte commerciële installaties, huishoudelijke watersystemen en lagedrukleidingen.

PN25 (25 bar / ca. 362 PSI) : Ontworpen voor zware industriële toepassingen, HVAC-koeltorens en pneumatische leidingen op het middenniveau.

Temperatuurtolerantiegrenzen : Typische hoogwaardige messingconstructies werken veilig binnen een temperatuurbereik van -20 graden Celsius tot 120 graden Celsius. Het overschrijden van deze thermische drempels kan de interne PTFE-afdichtingselementen aantasten, wat kan leiden tot interne dwarszitzittingen.

Typen verbindingseinden

Om een naadloze integratie in de mondiale mechanische infrastructuur te garanderen, heeft de Messing haakse kogelkraan is ontworpen met meerdere gestandaardiseerde gezamenlijke interfaces:

NPT (Nationale pijpconus) : Wordt voornamelijk gebruikt in Noord-Amerikaanse industriële netwerken, waarbij gebruik wordt gemaakt van een taps toelopende schroefdraadconfiguratie die een interferentieafdichting bereikt wanneer deze wordt omwikkeld met PTFE-tape of industrieel schroefdraadafdichtmiddel.

BSP / ISO 228 (Britse standaardbuis) : Op grote schaal toegepast op de Europese en Aziatische markten. Deze schroefdraden kunnen parallel (BSPP) of taps (BSPT) zijn, en parallelle schroefdraden zijn afhankelijk van een elastomere sluitring of gezichtsafdichting om vloeistof onder druk op te vangen.

Compressiefittingen : Ideaal voor toepassingen waarbij veldlassen of draadtappen onpraktisch is. Met deze fittingen kan de klep met eenvoudig handgereedschap rechtstreeks op koperen, PEX- of meerlaagse composietleidingen worden geklemd.

Supply Chain- en kwaliteitscontroletests

Het handhaven van een ononderbroken toeleveringsketen van foutloze componenten is van cruciaal belang voor grootschalige bouw- en productie-infrastructuur. Ningbo Yunhua Valve Co., Ltd. zorgt voor uitzonderlijke consistentie door een jaarlijkse productiecapaciteit van 2 miljoen sets kleppen te handhaven en 100% interne kwaliteitstests uit te voeren.

Voordat een Messing haakse kogelkraan verlaat de testwerkplaats en ondergaat een tweetraps pneumatische inspectie. In de eerste fase wordt de klepmantel onderworpen aan een hogedruk-barst-lekcontrole om eventuele structurele gebreken bij het gieten of smeden te elimineren. De tweede fase meet de afdichtingsprestaties van de zitting, waarbij structurele luchtdruk wordt uitgeoefend tegen de gesloten kogelkern om te bevestigen dat er geen luchtbellenlekkage is. Dit niveau van kwaliteitscontrole minimaliseert op drastische wijze garantieclaims voor wereldwijde groothandelaars.

Gids voor koppel en uitlijning

Een correcte fysieke installatie is van cruciaal belang voor het beschermen van de functionaliteit op lange termijn van een Messing haakse kogelkraan . Wanneer de buisuiteinden in het kleplichaam worden geschroefd, moeten technici nauwkeurige, gekalibreerde sleutels gebruiken op de specifieke zeshoekige vlakken nabij het draadingangspunt. Als u kracht uitoefent op het tegenoverliggende uiteinde van de klep of op de centrale hoofdverbinding van de assemblage, kan de behuizing van het kleplichaam worden vervormd, waardoor de interne uitlijning van de PTFE-zittingen wordt vervormd en permanente stijfheid wordt veroorzaakt tijdens handmatige bediening.

Bovendien moeten pijpleidingen vóór installatie goed worden ondersteund en structureel uitgelijnd. Het forceren van een Messing haakse kogelkraan Om niet-overeenkomende of gebogen pijpsegmenten te overbruggen, worden hoge buigmomenten geïntroduceerd die overmatige spanning op de verbindingsuiteinden van de klep veroorzaken, wat mogelijk kan leiden tot spanningscorrosie tijdens langere gebruiksperioden.

Preventief onderhoud

Hoewel de Messing haakse kogelkraan Omdat het van nature een onderhoudsarm onderdeel is, kan het implementeren van een routinematig preventief onderhoudsprogramma de operationele levensduur ervan verdubbelen, vooral in hardwatersystemen of chemische hanteringscircuits. Na verloop van tijd kunnen calciumcarbonaat, opgeloste mineralen en roestdeeltjes zich nestelen in de inactieve holtes rondom de klepkogel.

Als de klep maanden achtereen in de volledig geopende positie blijft staan, kunnen deze kristallijne minerale afzettingen kristalliseren op het gladde oppervlak van de bol. Wanneer de klep uiteindelijk wordt bediend, kunnen deze harde afzettingen de zachte PTFE-zittingen beschadigen, waardoor het afdichtingsvermogen van de klep permanent wordt aangetast. Door de klep minstens één keer per kwartaal een volledige open-en-dicht-cyclus te laten doorlopen, worden deze plaatselijke ophopingen op het oppervlak weggevaagd en wordt het interne smeermiddel opnieuw over de afdichtingsvlakken verdeeld.

Inline probleemoplossing

Als een operator vloeistof of vocht rond de steel van de bedieningshendel constateert, geeft dit vaak aan dat de interne pakkingringen van de steel zijn gaan zitten of lichte slijtage hebben ondervonden als gevolg van hoogfrequente cycli. In een goed ontworpen Messing haakse kogelkraan , kan dit eenvoudig worden gecorrigeerd zonder de gehele klep uit de actieve pijpleiding te verwijderen. Technici draaien eenvoudigweg de externe pakkingmoer, die zich onder de hendel bevindt, een kwartslag vast met behulp van standaard handgereedschap. Door deze kleine aanpassing wordt de interne PTFE-pakkinghuls opnieuw tegen de steel gedrukt, waardoor een volledige structurele afdichting wordt hersteld.

Wat is het belangrijkste hydraulische voordeel van het gebruik van een messing haakse kogelkraan ten opzichte van een standaard inline kogelkraan met een aparte 90 graden bocht?

Antwoord : Het geïntegreerde ontwerp van de Messing haakse kogelkraan elimineert een volledige schroefdraad- of soldeerverbinding uit het vloeistofsysteem. Dit verlaagt de totale vloeistofwrijvingscoëfficiënt vergeleken met een onafhankelijke inlineklep die is aangesloten op een abrupte pijpelleboog. Het gestroomlijnde interne pad van het rechthoekige kleplichaam vermindert plaatselijke turbulenties, verlaagt de algehele drukval in het systeem en biedt een veel compactere fysieke voetafdruk voor krappe installaties.

Hoe beïnvloedt de samenstelling van de legering (zoals CW617N- of DZR-messing) de levensduur van deze klep in licht corrosieve commerciële omgevingen?

Antwoord : Standaard messing kan last hebben van ontzinking bij blootstelling aan agressief water dat een hoog chloor- of koolstofdioxidegehalte bevat, een proces waarbij zink uit de legeringsmatrix wordt uitgeloogd, waardoor een poreus, structureel zwak koperen frame overblijft dat gevoelig is voor huilen. Het selecteren van een Messing haakse kogelkraan gesmeed uit ontzinkingsbestendig (DZR) messing of CW617N-legering zorgt ervoor dat specifieke metallurgische remmers aanwezig zijn. Deze elementtoevoegingen sluiten de zinkatomen veilig op in de metallische kristalstructuur, waardoor chemische uitloging wordt voorkomen en de operationele levensduur in ruwe waternetwerken aanzienlijk wordt verlengd.

Wat zijn de specifieke drukvalkarakteristieken die verband houden met een rechthoekig stroompad?

Antwoord : Omdat het vloeibare medium binnen de klepkern 90 graden van richting moet veranderen, daalt de druk over a Messing haakse kogelkraan is iets hoger dan die van een rechte inline-kogelkraan met volledige doorlaat. Het is echter aanzienlijk lager dan de gecombineerde drukval van een standaard inline-klep gecombineerd met een conventionele pijpelleboogfitting met scherpe bocht. Het interne stroompad is door fabrikanten geoptimaliseerd om de vloeistofweerstand te minimaliseren en een stabiele volumetrische doorvoer te behouden.

Kan een messing haakse kogelkraan worden gebruikt voor smoor- of debietregeling, of is deze uitsluitend bedoeld voor afsluitdoeleinden?

Antwoord : Kogelkranen zijn fundamenteel ontworpen voor volledige isolatie (aan/uit-service). Een standaard gebruiken Messing haakse kogelkraan voor continu smoren - waarbij de klep gedeeltelijk open wordt gelaten - wordt de blootgestelde rand van de interne PTFE-zittingen blootgesteld aan vloeistofafschuiving met hoge snelheid en geconcentreerde plaatselijke druk. Dit kan de afdichtingsoppervlakken snel eroderen en ernstige cavitatie veroorzaken, wat leidt tot stroomafwaartse lekkage wanneer de klep vervolgens volledig wordt gesloten.

Welke internationale certificeringen moet een productiefabriek bieden voor loodvrije drinkwatersystemen?

Antwoord : Voor sanitaire systemen die drinkwater leveren, vereisen aanbestedingsregels doorgaans NSF/ANSI 61- of NSF 372-certificeringen, die verifiëren dat het loodgehalte in de bevochtigde componenten onder de verplichte drempel van 0,25% ligt. Faciliteiten zoals Ningbo Yunhua Valve Co., Ltd. onderhouden geavanceerde materiaaltestworkflows om te verifiëren dat gespecialiseerde loodvrije of loodarme messingruns voldoen aan deze strenge gezondheids- en milieucriteria.

Hoe presteren standaard PTFE-stoelen onder continue thermische cycli in commerciële HVAC-toepassingen?

Antwoord : Virgin PTFE beschikt over een uitzonderlijk operationeel temperatuurbereik, waardoor het gemakkelijk vloeistofschommelingen tussen -20 graden Celsius en 120 graden Celsius kan verwerken. Door zijn natuurlijke elasticiteit kan het licht vervormen onder thermische uitzettingsdruk en terugveren naar zijn oorspronkelijke profiel als het systeem afkoelt. Voor extreem hoogfrequente thermische cyclische lussen biedt het gebruik van versterkte of met koolstof gevulde PTFE een nog grotere maatvastheid en voorkomt dat materiaal kruipt bij langdurig gebruik.

Wat is het verschil tussen een explosieveilige spindel en een standaard spindelontwerp in hogedrukinstallaties?

Antwoord : Een eruptiebestendige steel is ontworpen met een geïntegreerde interne schouderflens die vanaf de binnenkant van de klepbehuizing zit. Bij hogedruktoepassingen duwt de interne vloeistofkracht de steel omhoog tegen deze veiligheidsschouder, waardoor het fysiek onmogelijk wordt dat de steel tijdens bedrijf of onder extreme pieken uit het kleplichaam wordt geworpen. Omgekeerd zijn inferieure stuurpennen voor externe montage uitsluitend afhankelijk van een bovenste bevestigingsmoer, waardoor een catastrofaal risico op falen ontstaat als de bevestigingscomponenten onder druk bezwijken.

Hoe voert een fabriek 100% lekkagetests uit voor grootschalige groothandelszendingen?

Antwoord : Om enorme productieruns te kunnen beheren en tegelijkertijd een foutloze kwaliteit te garanderen, installeren geautomatiseerde faciliteiten gespecialiseerde pneumatische teststations direct aan het einde van de assemblageprocedure. Bedrijven zoals Ningbo Yunhua Valve Co., Ltd., met een jaarlijkse capaciteit van 2 miljoen sets kleppen, dompelen de geassembleerde kleppen onder of maken gebruik van geautomatiseerde vervalsystemen voor differentiële luchtdruk. Deze computergestuurde sensoren signaleren onmiddellijk zelfs een fractie van een millibar drukverlies, waardoor eventuele onvolmaakte kleppen automatisch worden geïsoleerd voordat ze worden verpakt en verzonden.

Wat zijn de tekenen van cavitatie in een richtingsgevoelige vloeistofklep van 90 graden, en hoe kan dit worden voorkomen?

Antwoord : Cavitatie treedt op wanneer de plaatselijke vloeistofdruk onder de dampdruk van de vloeistof daalt, waardoor kleine dampbellen ontstaan die met geweld instorten wanneer ze gebieden met hogere druk binnendringen. Deze ineenstorting veroorzaakt kleine schokgolven die klinken als grind dat door de pijpleiding stroomt. Na verloop van tijd kan cavitatie ernstige putjes in de koperen kogel en binnenwanden veroorzaken. Dit kan worden voorkomen door overmatige stroomsnelheden te vermijden, ervoor te zorgen dat de inlaatdruk voldoende blijft en een volledige poort te kiezen. Messing haakse kogelkraan om scherpe interne drukdalingen te voorkomen.

Welk verbindingstype (NPT vs. ISO 228 schroefdraad) biedt een betere structurele stabiliteit voor zware industriële pneumatische machines?

Antwoord : Beide draadontwerpen bieden uitstekende mechanische sterkte als ze op de juiste manier worden bewerkt. NPT-schroefdraden hebben een taps profiel dat de bijpassende schroefdraden samenklemt om een ​​zeer stijve, structurele afdichting te vormen over de gehele lengte van de verbinding, die helpt de mechanische trillingen te weerstaan ​​die gebruikelijk zijn in zware industriële machines. ISO 228-schroefdraden lopen parallel en zijn afhankelijk van een plat afdichtingsvlak of sluitring aan de basis van de schroefdraadverbinding, wat een snellere montage en demontage tijdens machineonderhoud mogelijk maakt, terwijl de consistente integriteit van de verbindingen behouden blijft.
